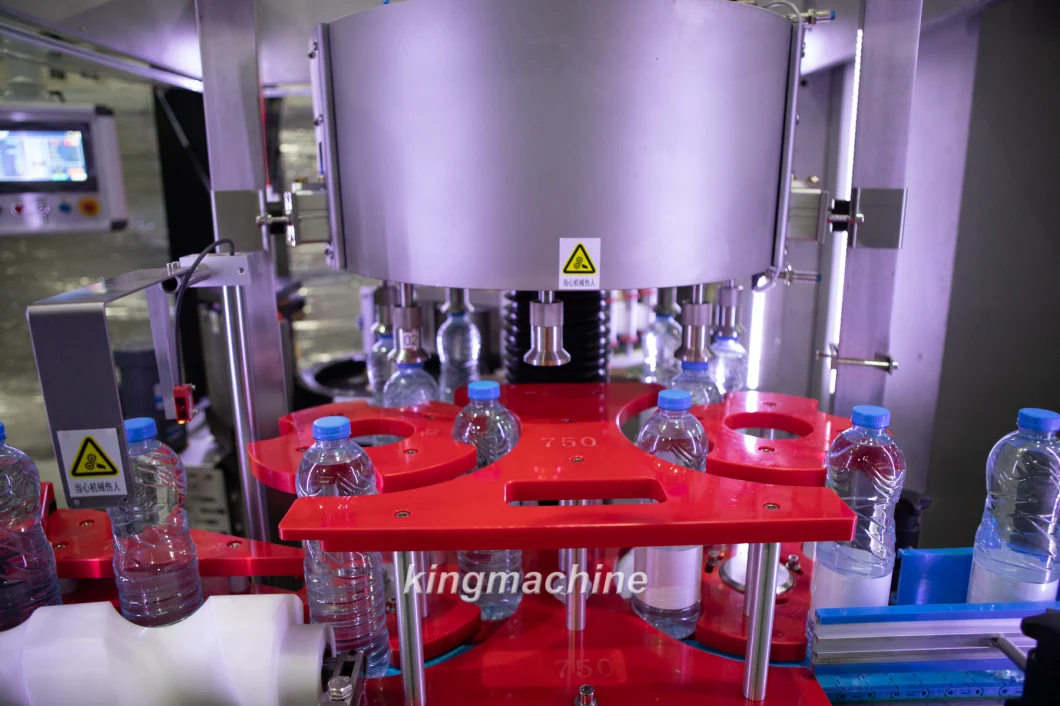

Snúningsgerð heitt lím OPP límmiðamerkingarvél

Rotary gerð heitt lím OPP límmiða merkingarvél

Sjálfvirkt vefja um gerð merkimiða heitt bráðnar lím OPP pappírs vatnsflaska merkingarvél
2.1 Aðalbygging:
A: Aðalvél (lykilhluti)
       It adopts Japan Keyence ultra speed motion control system
Japan Keyence 10" touch screen
Japan Yaskawa servó mótorkerfi
Germany SICK High speed and high resolution color sensor
        Japan NEMICON coder
        German piltz safety system
        German Lemer E plus L corrector
2.2 Vélrænn hluti:
Flutningsuppbygging: Það notar drifkraft færibandskeðju, þessi merkingarvél hefur engan flutningsstyrk tíðnibreytir
Aðalskaftsgrind: Tveir einvirkir strokka og súlur eru notaðir til að mynda þríhyrnings stöðugt ástand
Lyftibygging aðalás: Notaðu SEW mótor
Driving structure: German SEW   3KW motor
                 frequency converter
Drifkerfi fyrir heila vélbúnað
                Bottles self-rotate synchronous wheel drive system
Flöskupressukerfi með kambásleiðara
                Pressing head driving system
                Small machine up and down adjustment system

1 Leiðbeiningar um búnaðarupplýsingar

1.1Samsetning búnaðar

A: Gestgjafi vélar (lykilhlutar)

         Using Japan Keyance high speed control system

TAIWAN WEINVIEW10 tommu snertiskjár

Japan Yaskawa servó stýrikerfi

ÞýskalandiSjúkur háhraða og háupplausn litaskynjari í Þýskalandi

Japan NEMICON kóðari

þýska, Þjóðverji, þýskury PILZ security system

          ÞýskalandiLemmer EL afriðlar

   1.2 Vélrænir hlutar

Færiband sector: ættleiðafilling machine's power or conveyor own power ,

Merkivélin án færibandarafls,

DANFOSS breytir stillir hraðann

Flytjaor hlið borð 304 SS with 82.6mm width chain stjórn
Aðalskaft support mechanism: Notaðu 2 einvirka strokka og dálka til að mynda þríhyrningslaga stöðugt ástand.

Lyftibúnaður aðalskafts: Notkun þýskrar SEW mótorstýringarlyftingar, staðsetningarstöðugleiki og nákvæmni.

Smit: Þýskaland SEW 3kW AC mótor
Danfoss breytir stillir hraðann

  Gírskiptikerfi fullkominnar vélar

Flösku sjálf-snúið samstillt hjóladrifskerfi

          Cam Rail flöskupressukerfim

Þrýstingshaus ökumannskerfi

          Stillingarkerfi að framan og aftan upp og niður á lítilli vél

Merki afhendingartæki: háhraða servó OPP merkimiða kvikmyndafhendingarkerfi
Límfóðrunarkerfi: viðkvæmt heitt bráðnar lím fóðrunarkerfi (japanskt eftirlitskerfi) til að tryggja nákvæmni og einsleitni límfóðrunar.

Merkiplötuspilari: Tveir óháðir merkimiðanums plate, reduce the production of the replacement of the labels volume used time, improve production efficiency

Grunnbygging gegn hálku: Grunnhönnun með viðeigandi kúptum íhvolfum röndum eykur núning, forðast að renna flöskur(sérstaklega fyrir glerflösku),tryggja nákvæmni merkingar og stöðugleika, á sama tíma forðast að klóra flöskuna.

Flösku-flösku- og-stöðvunarbúnaður: Áður en flaskan fer í skrúfuna er flaskan takmörkuð þannig að hún hleypi í gegn og aðliggjandi flöskur eru upphaflega stækkaðar til að undirbúa háhraða-inngang í skrúfuna.

Flöskufóðurbúnaður: sérstök flöskufóðurskrúfa, tvískrúfabúnaður að framan og aftan, uppsetning á togtakmarkara til að tryggja háhraða flöskuna stöðugleika og áreiðanleika, skrúfa og flöskuvörn þrýstiplata eru fljótleg-samsetningarbyggingu, og báðar eru með staðsetningu, þegar aðlögun er lokið, er ekki þörf á aðlögun síðar, fljótlegt og auðvelt að breyta

Inn og út úr flöskustjörnuhjólinu: með aðalsnúningshjólatenginu, ábyrgur fyrir skiptingu á milli skrúfunnar í flöskuna og aðalsnúningsborðsins, uppsetning á togtakmarkara, fljótvirkur-samsetningarbyggingu, og allar eru með staðsetningu, einni aðlögun er lokið, ekki síðar aðlögun, einföld og fljótleg moldskipti.

 1.3 MerkingarPmeginreglu

Heit bráðnar lím OPP merkingarvélin er ný tegund af snúnings- og stöðugri vinnslu merkingarvél; Búnaður getur sjálfkrafa stillt ílátið inn og út úr sendingunni; Ílátið sem flutt er með færibandinu er aðskilið með ákveðinni fjarlægð með flöskuskrúfunni í samræmi við fjarlægðinaafstjörnuhjólin. Þá mun innflutta stjörnuhjólið flytja gáminn yfir í gámaplötuspilarann. Eftir að ílátið er fest með flöskupressunarbúnaðinum og moldbotni ílátsins byrjar ílátið að snúast á ákveðnum hraða. Vélræn fyrirfram ákveðin staða við snúning vöru; Og í samræmi við feril vélbúnaðarins til að staðsetja merkingar.


Þegar ílátið kemur í þá stöðu sem rafaugað greinir, er miðaafhendingarkerfinu stjórnað af tölvuhýslinum til að afhenda merkimiðann. Eftir að hafa lokið við afhendingu merkimiða klippir háhraðaskerinn-miðann af. Vegna notkunar á Japan yaskawa litlum tregðu háhraða servó mótor, til að tryggja nákvæmni og stöðugleika háhraða afhendingu og klippinguMerki

Niðurskurðurinnting label is sent to the gluing system; In this part, the system applies glue to both ends of the label, which makes the consumption of hot melt glue the lowest.

Þegar húðaður merkimiðinn er fluttur í merkingarstöðu er hægt að líma merkimiðann nákvæmlega og á áhrifaríkan hátt við ílátið. Þar sem ílátið er í snúningsástandi við flutning merkimiðans, er hægt að festa merkimiðann við ílátið slétt og þétt. Röndin í lokin ámerki can form a good lapping seal of the label, completing a labeling process.

1.4．Öryggisverndaraðgerð búnaðar

Vöktun aflgjafa: Þegar aflgjafinn virðist yfir-spennu, undir-spennu, fasa sem vantar, fasabilun, slökktu á aðalrásinni og viðvöruninni, til að koma í veg fyrir skemmdir á rafhlutum.

Öryggisvarnir: Búnaðurinn er bannaður að keyra og ræsa þegar hlífðarhurðin er opnuð. Hægt er að ýta á neyðarstöðvunarrofann til að koma í veg fyrir meiðsli á fólki

Staða merkimiða: Þegar merkimiðinn er búinn, hægðu á þér og bíddu eftir viðvörunarboðinu, minntu á að skipta um merkimiðann. Þegar óeðlileg spenna merkisins,thevél stöðva og alarm, reduce the label stretch on the cutting accuracy. When the color merkiuppgötvun stöðugt tap, skerating merki deviation is too large when the vél stöðva og alarm to reduce non-conforming products.

Límskynjun: Þegar límhitastigið nær ekki bræðslugildi er bannað að ræsa búnaðinn, til að koma í veg fyrir skemmdir á búnaðinum, þegar límhitastigið fer yfir efri mörkin, opnar rannsakarinn hringrásina, hitarinn brýtur hringrásina, hætta upphitun og hætta and alarm, when the glue box liquid level is low, the glue is about to run out when the alarm prompt and delay to slow down standby.

Viðvörun um að merkimiði vanti: Þegar merki vantar hægir tækið á sér til að stoppa viðvörun, til að koma í veg fyrir að skera merki trommu lím, draga úr niður í miðbæ.

Efnisstýring: Þegar flaskanfóðrun enda lack bottles or bottles stinga in outside, the equipment slow down standby, standby indicator light prompt, automatically resume production speed after the gefa útríkið.

Íhlutir Monitoring: When the servo drive, frequency conversion drive failure, control power short circuit,viðvörun um lokun tækisins.
Loftþrýstingsgreining: Þegar loftþrýstingur getur ekki uppfyllt framleiðslukröfur búnaðar, lokunarvörn búnaðar til að koma í veg fyrir framleiðslu á gölluðum vörum

Efni stífla: Þegar aðal plötuspilarinn, matarskrúfan, inn og út úr flöskunni stíflast stjörnuhjólið stíflast Cottonwood bilun við lokunarviðvörun.

 1.5 Tæknilegar breytur búnaðar

Aflgjafi:380VAC 3P plus N plus PE  50 Hz  10kW
Lengd merkimiða:2500mm (lengd færibands merkimiða2300mm;accept custom according to customer's conveyor)
Stærð merkimiða:2000mm(L) X 2500mm(W) X 2400mm(H)

Hæð færibands:1150±50mm（accept custom according to customer's conveyor）

Færihraði: 40m/mín（accept custom according to customer's conveyor）
Hraðastillanleg Aðferð: stöðugt breytileg
Merkja út hraði Hámark. :85m/mín
Merkingarhraði Max. :  kringlótt flöskuhraði15000B/H að ofan (samkvæmt framleiðslustöðu)
Nákvæmni merkingar:±1mm

Vörustærð: Viðskiptavinur veitir flöskusýni (merking eftir áfyllingu)
Breidd merkimiða Max.(hæð):145mm (standard height,can accept design according to bottle size,this machine made according 165mm)
Lengd merkimiða Hámark: 300 mm
Ytra þvermál miða Hámark: 500 mm
Innri þvermál merkirúllu: 152 mm
Merkingarlím: heitbráð, límdu aðeins tvo enda merkimiðans
Límhitastig:120-160 gráður
Tegund merkimiða: OPP filmumerki, pappírsplast samsett filmumerki, pappírsmerki
Merkingarstöðvar: hringflösku heitbræðslumerkingarvél12stöðvar
Merkingarmót Magn: í samræmi við flöskustærð sem fylgir með
Merking vörutegundar: kringlótt flaska

Þyngd búnaðar: um 2500 kg

1.6 Uppsetning búnaðar List
